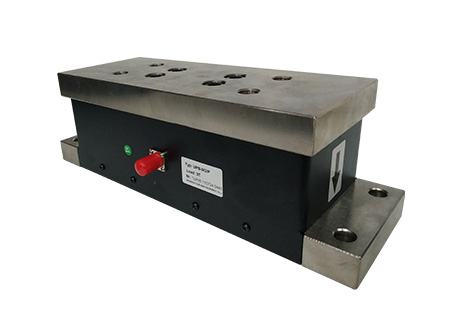

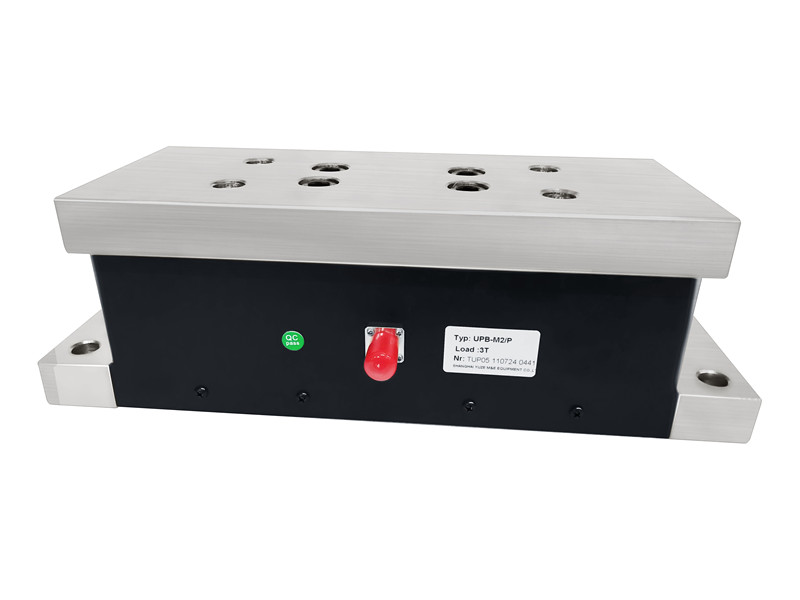

UPB-M2系列张力传感器
应用描述：
upb系列轴承座式张力传感器采用先进的传感器技术，整体密封防腐设计，使传感器输出线性响应速度好，耐腐蚀、防尘，稳定性高，经久耐用。
服务热线：021-60892191
周经理：13795240075 (微信同号)
李经理：18049958686 (微信同号)
留言
周经理：13795240075 (微信同号)
李经理：18049958686 (微信同号)
- 产品概述
- 性能参数
- 安装图纸
- 应用现场
- 资料下载
upb系列轴承座式张力传感器采用先进的传感器技术，整体密封防腐设计，使传感器输出线性响应速度好，耐腐蚀、防尘，稳定性高，经久耐用。箔片应变计在低张力下提供高灵敏度。广泛应用于印刷、覆膜、模切、造纸、橡胶、纺织、钢带、电线电缆及薄膜卷绕控制设备及生产线。
*注意：安装过渡板和轴承座时，紧固螺栓的拧紧力矩不得过大，以免影响传感器的精度，甚至损坏传感器。紧固螺栓可以用胶水粘合以防止松动。
功能
● 输出信号响应频率高，线性度好
● 内置温度补偿网络温度漂移小
● 对高张力和低张力具有相同的高灵敏度
● 有效张力检测范围广，可达45:1
● 最大过载能力可达1000%
● 安装在轴承座下，无活动部件
额定负荷的计算和选择
MWF*=（（2TXKXSIN（A/2）X（XinB+LcosB）土壤W（LcosC-HcosC））**/（2L）MWF：最大工作压力（N）；
A： 包裹角度（度）；B： 张力角（度）；
K： 安全系数（1.4-2.0）；T： 最大总张力（N）；W： 张力辊的自重（N）；
*MWF计算结果是单个传感器承受的最大工作压力
**如果B角度为
| Working power | DC5-15V |
| Tension signal output | 0-20mV |
| Operating temperature | - 38°C ~+ 75C |
| Working humidity | <90%R.H. |
| Sensor form | Resistance strain gauge |
| Linear error | <土0.1% |
| Repeatability error | <+0.1 % |
| Comprehensive error | <土0.2% |
| Temperature drift | <土0.02%/°C |
| Connector specifications | aviationWS-12 |
| Sensor material | Special alloy |
| Sensor housing material | Gold alloy steel |
Order code (for example)
Product selection table
| 型号 | 额定载荷（N） | 外 形 尺 寸 | ||||||||||||
| L | B | H | D | E | F | G | H | N | O | U | V | W | ||
| UPB-M2 | 10000N | 343 | 114 | 111 | 103 | 126 | 25 | 311 | 279 | M16 | 13 | — | — | 70 |
| 12500N | 343 | 114 | 111 | 103 | 126 | 25 | 311 | 279 | M16 | 13 | — | — | 70 | |
| 25000N | 343 | 114 | 111 | 103 | 126 | 25 | 311 | 279 | M16 | 13 | — | — | 70 | |
| 30000N | 343 | 114 | 111 | 103 | 126 | 25 | 311 | 279 | M16 | 13 | — | — | 70 | |
| 40000N | 343 | 114 | 111 | 103 | 126 | 25 | 311 | 279 | M16 | 13 | — | — | 70 | |
| 50000N | 343 | 114 | 111 | 103 | 126 | 25 | 311 | 279 | M16 | 13 | — | — | 70 | |
安装方法

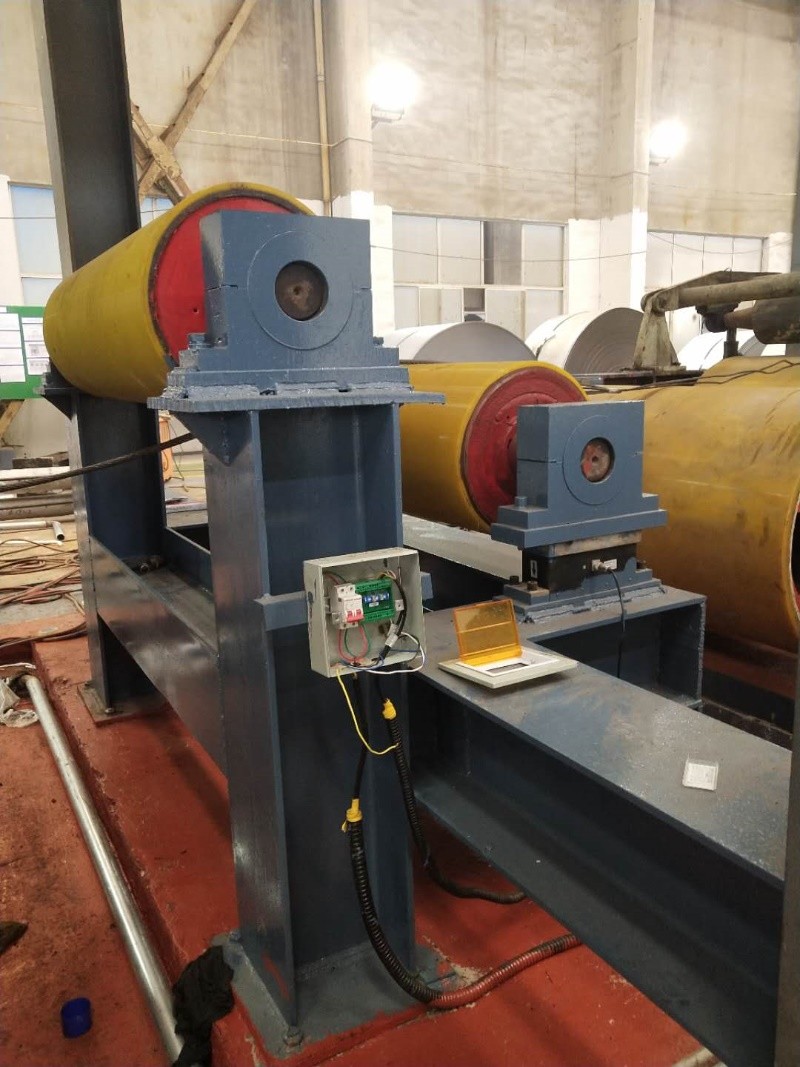

UPB系列传感器通过台式轴张力辊安装在轴承座上。轴承座和传感器通过过渡板连接。
